انواع تابلو برق صنعتی
تابلو برق صنعتی به عنوان یک جزء حیاتی در سیستم‌های الکتریکی صنعتی، وظیفه کنترل، توزیع و حفاظت از جریان برق را بر عهده دارد. این تابلوها بر اساس ساختار، ولتاژ و کاربرد به انواع مختلفی تقسیم می‌شوند.
برای تهیه و سفارش انواع تابلو برق با پالس الکتریک؛ فروشگاه برق صنعتی اصفهان؛ تماس بگیرید:
انواع تابلو برق صنعتی بر اساس ساختار و طراحی

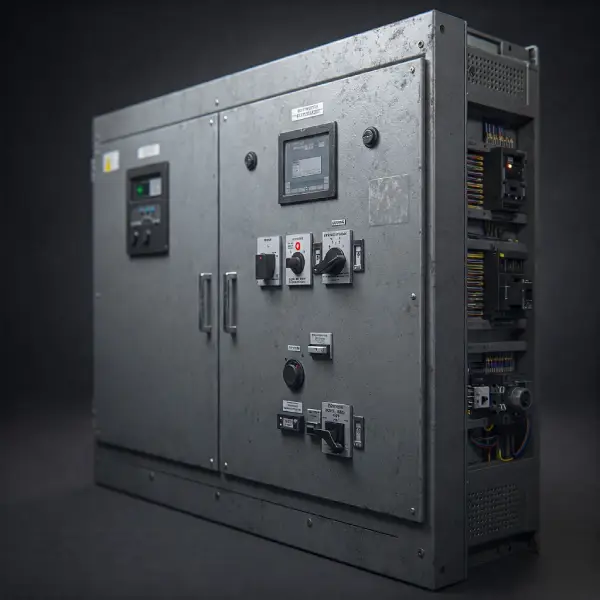

1. تابلو برق فلزی محفوظ (Metal Enclosed)
این نوع تابلو دارای یک محفظه فلزی بسته است که کلیه تجهیزات الکتریکی را در خود جای می‌دهد. تمام قسمت‌های این تابلو به جز چند بخش محدود، فلز هستند و برای افزایش ایمنی به زمین متصل می‌شوند.
2. تابلو برق با روکش فلزی (Metal Clad)
ساختار این تابلو به گونه‌ای است که محفظه‌های داخلی به صورت جداگانه از هم طراحی شده‌اند. این ویژگی باعث می‌شود در صورت بروز مشکل در یک محفظه، سایر محفظه‌ها تحت تأثیر قرار نگیرند.
3. تابلو برق کشویی یا With drawable
این تابلوها از نظر ایمنی در سطح بالاتری قرار دارند و سرویس راحت‌تری دارند. به همین دلیل، اغلب برای کنترل موتورها استفاده می‌شوند.
4. تابلو برق Compartment Type
زیرمجموعه تابلوهای Metal Enclosed هستند و محفظه‌های قطعات در داخل آنها به یکدیگر متصل شده و به صورت جدا از هم ساخته نمی‌شوند.
5. تابلو برق رک (Rack)
این تابلوها به شکل قفسه طراحی شده‌اند و می‌توانند انواع محفظه‌های کنترل، مخابراتی، اندازه‌گیری و الکترونیکی را بر روی خود داشته باشند.
6. تابلو برق Swing
این مدل شباهت زیادی به مدل رک دارد و دارای یک درب شیشه‌ای متحرک است که امکان مشاهده پشت تجهیزات داخلی را فراهم می‌کند.
انواع تابلو برق صنعتی بر اساس ولتاژ
1. تابلو برق فشار ضعیف (LV)
این تابلوها برای ولتاژهای زیر 1000 ولت طراحی شده‌اند و معمولاً در ساختمان‌ها و صنایع کوچک استفاده می‌شوند.
2. تابلو برق فشار متوسط (MV)
این تابلوها برای ولتاژهای بین 1 تا 36 کیلوولت استفاده می‌شوند و در صنایع بزرگ و سیستم‌های توزیع برق کاربرد دارند.

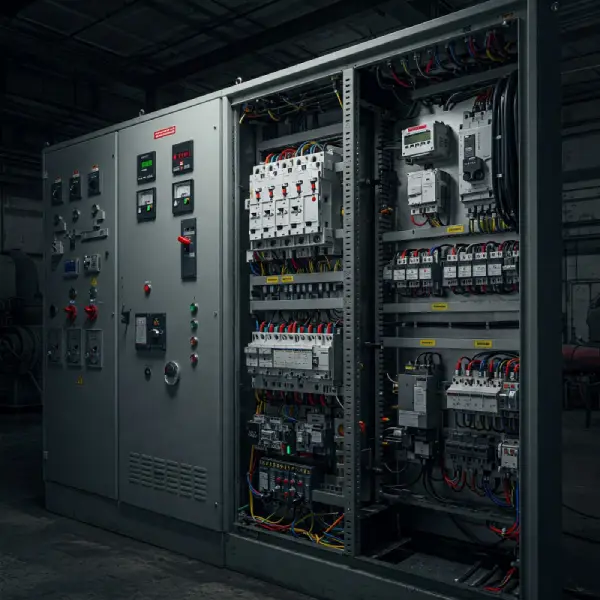

3. تابلو برق فشار قوی (HV)
این تابلوها برای ولتاژهای بسیار بالا (از 36 کیلوولت به بالا) مناسب هستند و در سیستم‌های توزیع برق در مقیاس بزرگ استفاده می‌شوند.
انواع تابلو برق صنعتی بر اساس کاربرد
1. تابلوهای برق توزیع
این تابلوها وظیفه توزیع برق به بخش‌های مختلف یک سیستم را بر عهده دارند و به عنوان منبع تغذیه برای سایر دستگاه‌ها و تابلوها عمل می‌کنند.
2. تابلوهای برق کنترل
این تابلوها دارای تجهیزات متنوع برای سنجش وضعیت سیستم هستند و معمولاً با PLC همراه هستند تا وضعیت سایر تجهیزات را کنترل کنند.
3. تابلوهای اصلاح ضریب قدرت (بانک خازنی)
این تابلوها توان راکتیو در سیستم را کاهش می‌دهند و راندمان را افزایش می‌دهند. استفاده از آنها می‌تواند به کاهش مصرف برق کمک کند.
انواع تابلو برق صنعتی بر اساس محل نصب
1. تابلو برق ایستاده
این تابلوها به صورت فیکس و ایستاده هستند و نیازی به مهار شدن توسط وسیله دیگری ندارند.
2. تابلو برق دیواری
این تابلوها به دیوار متصل می‌شوند و معمولاً در فضاهای محدود استفاده می‌شوند.
3. تابلو برق رک یا قفسه‌ای
این تابلوها به شکل قفسه طراحی شده‌اند و می‌توانند در محیط‌های مختلف صنعتی استفاده شوند.
